Acoustiques

La Nouvelle Réglementation Acoustique (NRA) réglemente les niveaux de bruits autorisés dans l’habitat et les E.R.P en accord avec les niveaux d’indices de performance acoustique.



Dans cette optique, AVM vous propose la gamme CLUB 30®. La polyvalence des produits de cette gamme s’inscrit dans tous les projets à la recherche de performances acoustiques d’un premier niveau. Des établissements de santé et d’éducation aux espaces de bureaux, les nombreuses options techniques et esthétiques permettent de s’adapter à toutes les configurations de mise en œuvre dans le souci des nouvelles réglementations.

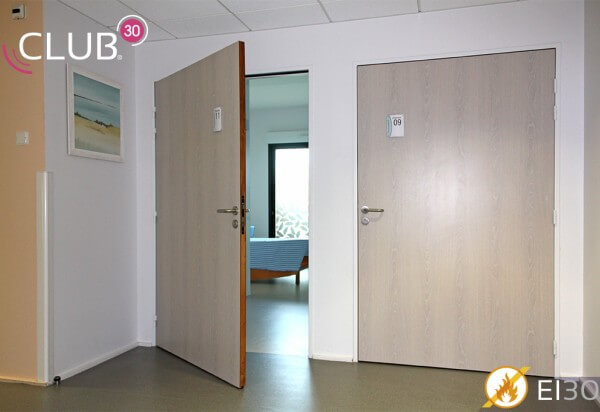

Porte acoustique CLUB 30 EI30





acoustiqueCOUPE-FEU 30 EI130

Feu des 2 côtés CSTB RS14-009



AFFAIBLISSEMENT ACOUSTIQUE Rw 32 (-1;-2) dB

FCBA 404/13/252/1 + ext 372-118/252/1_e1



COEFFICIENT THERMIQUE UD

Huisserie bois 1,9W/(m².K)

FCBA 02/PC.CERT/02/05



DESCRIPTIF

HUISSERIE

Bois : Feuillure – Joint acoustique (Fiche HU06) : Bois Exotique Rouge, Hêtre, Pin, Lamellé Collé abouté, massif

Métallique : Huisserie Cloison Isophonique (Fiche HU33) : acier

Huisserie à Bancher Isophonique (Fiche HU35) : acier

Rénovation : Bâti RBA (Fiche RE02) : Rénovation Bois Aluminium. Joints intumescents





EQUIPEMENT

Seuil : Joint balai à double lèvres sous le vantail

Ferrage : Paumelles universselles 130×86, 140×70

3 paumelles pour une largeur ≤  830 mm

4 paumelles pour une largeur > 830 mm

Serrure : Axe à 50 : sûreté 1 point, multipoints A2P* ou A2P**

Axe à 120 : sûreté 1 point, multipoints A2P*

Electromagnétique (entaillage seulement)

Electrique avec passage de câble

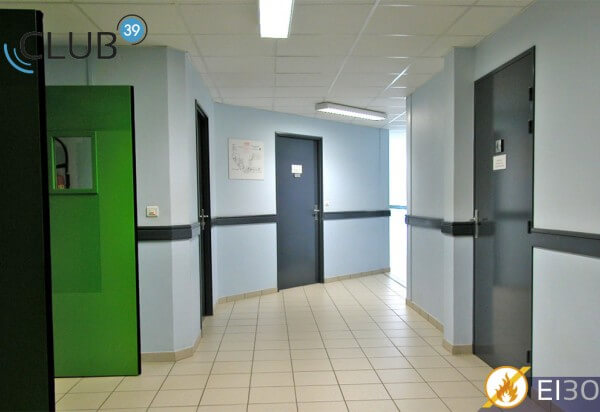

 Porte acoustique CLUB 39 EI30





acoustique

COUPE-FEU 30 EI130

Feu des 2 côtés CSTB RS14-011



AFFAIBLISSEMENT ACOUSTIQUE Rw 39 (-1;-3) dB

FCBA 404/12/296/1 + ext 372-118/252/1_e1



COEFFICIENT THERMIQUE UD

Huisserie bois 1,5W/(m².K)



DESCRIPTIF

HUISSERIE

Bois : Feuillure – Joint acoustique (Fiche HU06) : Bois Exotique Rouge, Hêtre, Pin, Lamellé Collé abouté, massif

Métallique : Huisserie Cloison Isophonique (Fiche HU33) : acier

Huisserie à Bancher Isophonique (Fiche HU35) : acier

Rénovation : Bâti RBA (Fiche RE02) : Rénovation Bois Aluminium. Joints intumescents





EQUIPEMENT

Seuil : Joint balai à double lèvres sous le vantail

Ferrage : Paumelles universselles 130×86, 140×70

3 paumelles pour une largeur ≤  830 mm

4 paumelles pour une largeur > 830 mm

Serrure : Axe à 50 : sûreté 1 point, multipoints A2P* ou A2P**

Axe à 120 : sûreté 1 point, multipoints A2P*

Electromagnétique (entaillage seulement)

Electrique avec passage de câble









Téléchargez la documentation commerciale
Pour plus d'informations techniques, continuez la lecture

Informations complémentaires aux professionnels

MODELES CLUB 30 EI30 CLUB 39EI30
VANTAIL

Composition : Cadre Pin, Hêtre, Bois Exotique Rouge, lamellé collé abouté, massif ; 2 parements fibres de bois ; âme composite exclusive à densité variable ; joints intumescents en périphérie (sauf bâti RBA)

Largeur : 330 à 1230 mm (330 à 930 sur BP en Pin)

Hauteur : 1420 à 2250 mm

Epaisseur : 40 mm

Poids : 25kg/m²(environ)

FINITIONS VANTAIL
  • Fibres prépeintes
  • Laqué blanc
  • Placage essences fines
  • Placage stratifié
REGARDS VITRES

Verres disponibles : Pyrobelite 10 (EW30), sauf circulaire inox, ou Pyrobel16 (EI30)

  • Rectangulaire 800×200 mm
  • Rectangulaire 800×300 mm
  • Rectangulaire 800×400 mm
  • Rectangulaire 1170×170 mm
  • Rectangulaire 1170×270 mm
  • Rectangulaire 1170×370 mm
  • Rectangulaire 368×268 mm
  • Circulaire bois Ø328 mm
  • Circulaire inox Ø290 mm
  • Demi-lune Ø328 mm
  • Losange 268×268 mm
  • Triangle 910×455 mm
OPTIONS



  • Ferme-porte encastré
  • Ferme-porte en applique
  • Judas optique
  • Seuils suisses (Fiche AT02) : 50×20, 35×20, 67×27, 37×20, 67×19
  • Seuils plats (Fiche AT02) : 30×3, 35×12, 67×15
  • Plinthe automatique (Ra 36dB)
  • Technidécor (Fiche AT04), habillage de la porte (Fiche AT03)
  • Gâche électrique
  • Plot et pions anti-dégondage
  • Protection PVC sur les faces mi-hauteur et toute hauteur
  • Protection tôle inox mi-hauteur
  • Cornière aluminium de protection de chants, système breveté (seuil suisse requis)
  • Installation d’un verrouillage « Issue de secours »

– Conforme EN 179 : Serrure Urgence D45

Conforme EN 1125 :

Barre anti-panique 1pt, 2 pts ou 3 pts (en applique)

Barre anti-panique 1 pt sur serrure à mortaiser
